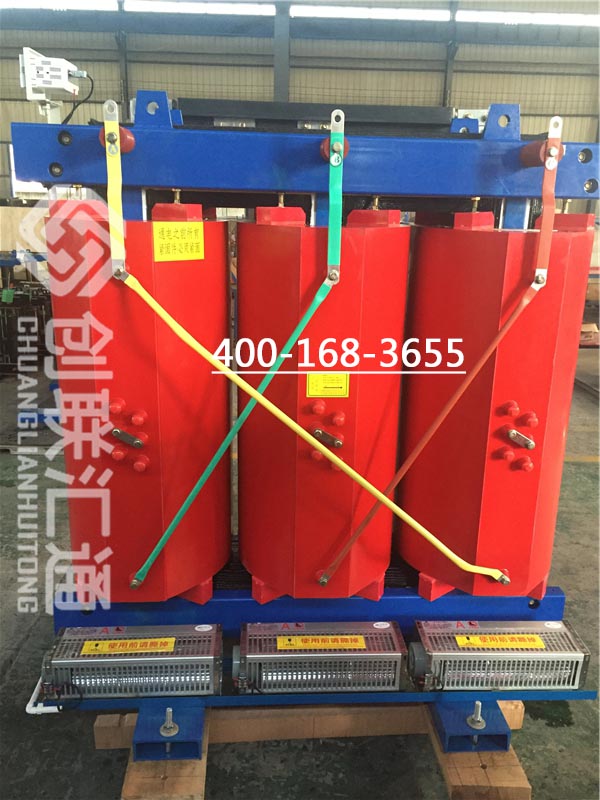

干式電力變壓器簡單的說干式變壓器就是指鐵心和線圈不浸漬在絕緣液體(絕緣油)中的電力變壓器。主要由硅鋼片組成的鐵芯和環氧樹脂澆注的線圈組成，高低壓線圈之間放置絕緣筒增加電氣絕緣，并由墊塊支機電工程聯盟撐和約束線圈

干式變壓器簡介
環氧澆注的干式變壓器是配電系統中重要的電力設備。由于環氧樹脂是難燃、阻燃、自熄的固體絕緣材料,即安全又潔凈。所以環氧樹脂澆注的干式變壓器具有無油、難燃、運行損耗低、防災能力突出等特點被廣泛應用。相對于油式變壓器,干式變壓器因沒有了油，也就沒有火災、爆炸、污染等問題，損耗和噪聲降到了新的水平，更為變壓器與低壓屏置于同一配電室內創造了條件。機電工程聯盟

變壓器的結構及工作原理
鐵芯：鐵心的作用是變壓器的磁路部分鐵心的材料0.35~0.5毫米厚的硅鋼片鐵心形式電力變壓器主要采用心式結構
繞組:繞組是變壓器的電路部分銅或鋁導線包繞絕緣紙以后繞制而成?！ぷ儔浩鞯碾娐凡糠?，采用銅線或鋁線繞制而成，原、副繞組同心套在鐵芯柱上。為便于絕緣，一般低壓繞組在里，高壓繞組在外，但大容量的低壓大電流變壓器，考慮到引出線工藝困難，往往把低壓繞組套在高壓繞組的外面。
變壓器的主要部件是一個鐵心和套在鐵心上的兩個繞組。兩繞組只有磁耦合沒電聯系。在一次繞組中加上交變電壓，產生交鏈一、二次繞組的交變磁通，在兩繞組中分別感應電動勢e1、e2。感應電動勢的大小由法拉第電磁感應定律確定
電磁感應現象是指因磁通量變化產生感應電動勢的現象只要:(1)磁通有變化量;(2)一、二次繞組的匝數不同，就能達到改變電壓的目的。
